线路耦合器
DLI622T-K
本产品是一款集KNX线路耦合器和KNX线路中继器功能于一体的模块化安装设备，它被作为线路耦合器时，连接主线和干线或区域线路。作为一个线路中继器，它可以使一条总线上连接多于 64 个设备。用这种方式提供电气隔离。
耦合器按路径发送物理地址、组地址和广播报文的。按路径发送物理地址报文，耦合器会比较目标物理地址和自身物理地址。自动过滤判断是否通过相应的物理地址报文。报文按照路径或者不按路径取决于参数配置。如果耦合器未收到工程分配物理地址，这可能在调试过程中导致设备不能通信。 耦合器提供了一个过滤表，所有存在于过滤表中的组报文，它们将按路径传送，否则被阻止， 从而减少总线负荷。过滤表由 ETS 软件工具根据调试系统自动生成。通过在过滤表中配置过滤组地址是很实用的，特别是在调试过程中和诊断的时候。组地址中主组地址为 0....13可以配置过滤和其他参数。而组报文主组地址 14....31.不做任何隔离配置。如果 耦合器按照路径发送报文没有收到确认或者传输错误，重复报文高达3次。同时参数为防止错误重复组报文，响应的两条线是分别设置的。在标准的设置中这个参数可以分别设置。
通常耦合器只承认它途径的报文。参数报文确认参数在两条线路单独确认设置。
KNX线路耦合器通过ETS4/5进行配置，可以参数配置、通讯对象组地址关联等。
General Settings配置参数,参数“Device name”表示设备名称，可自由编辑设备名，最多允许30个字节。
|
主线输入 |
21~30 VDC |
|
支线输入 |
21~30 VDC |
|
总线电流 |
≤ 10mA |
|
工作功率 |
≤300mW |
|
连接 |

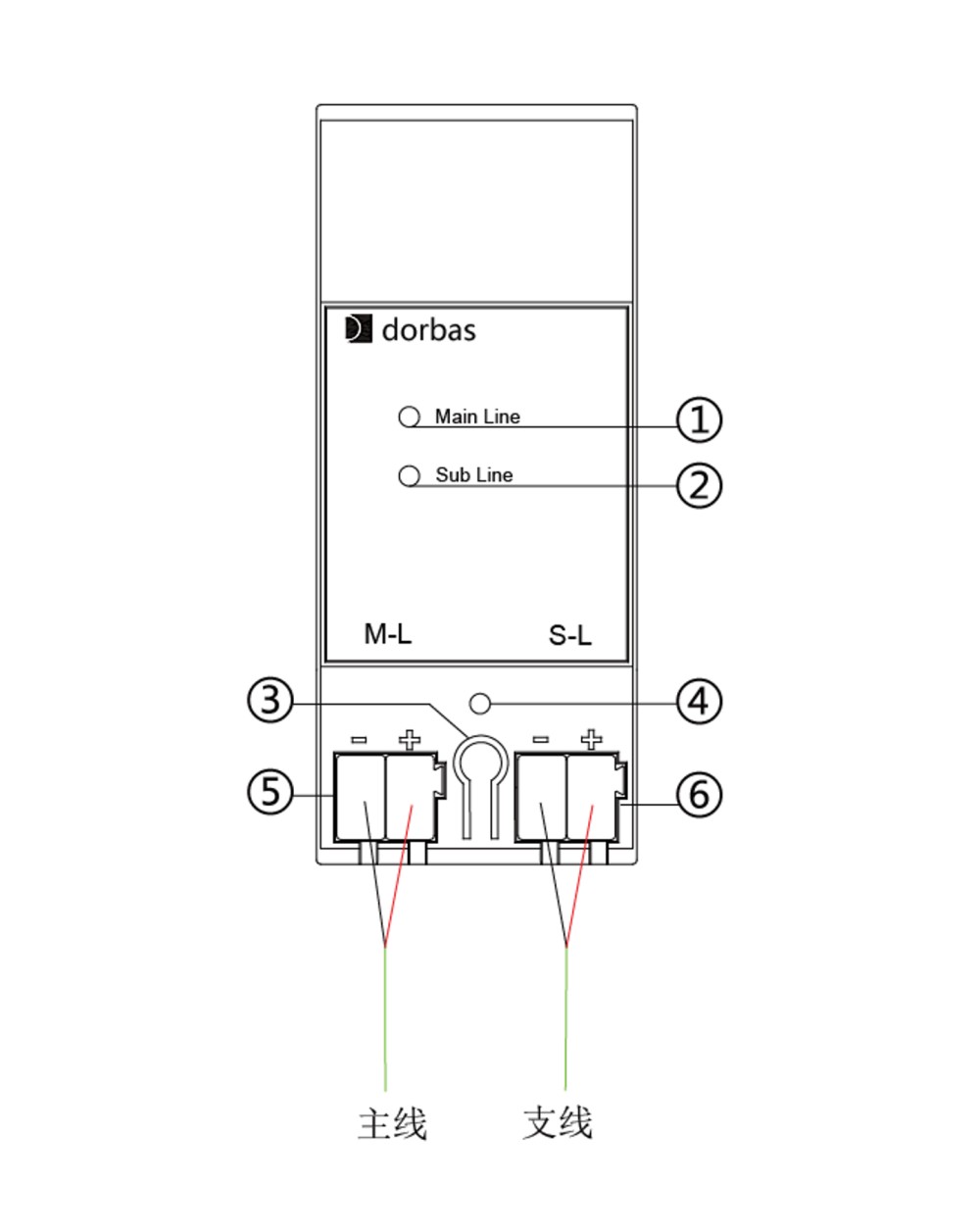

主线/支线 EIB 总线连接端子 |
|
外壳材质 |
PA66 |
|

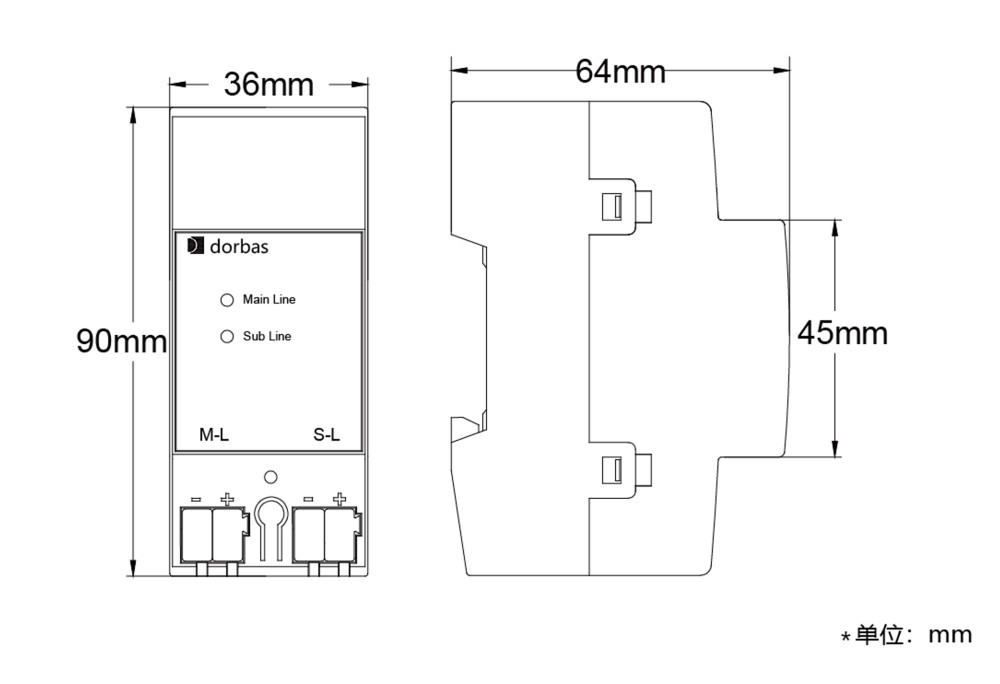

尺寸(H x W x D) |
90×38×64mm |
|
重量(approx.) |
0.08kg |
|
安装方式 |
35mm DIN导轨式安装 |
|
工作温度 |
-5°C…+ 45°C |
|
储存温度 |
- 25°C…+ 55°C |
|
运输温度 |
- 25°C…+70°C |
|
相对湿度 |
max 90% |
- 使用前详细阅读所有说明。
- 要建立良好通风环境。
- 在使用过程中，注意防潮、防震、防尘。
- 严禁雨淋、接触其它液体或腐蚀性气体。
- 如受潮或被液体侵袭，应及时进行干燥处理。
- 机器出现故障时，请与专业维修人员或本公司联系。
